Scanner 3D SIMSCAN
O SIMSCAN, da 3D Scantech, é o menor scanner 3D portátil de grau metrológico disponível no mercado. Apesar de seu tamanho compacto, ele oferece precisão industrial, capturando detalhes minuciosos em superfícies complexas. Ideal para ambientes de trabalho restritos, o SIMSCAN é uma solução poderosa para inspeção de qualidade, engenharia reversa e design de produtos, combinando portabilidade com alto desempenho.
Scanner 3D SIMSCAN
SIMSCAN Scanner a laser 3D portátil
SIMSCAN, um scanner a laser 3D portátil do tamanho da palma da mão, foi especialmente projetado para escaneamento 3D de
áreas estreitas e difíceis de alcançar. Com carcaça totalmente metálica, é incrivelmente resistente e confiável. SIMSCAN se tornou
uma inovação disruptiva entre os scanners 3D profissionais devido ao seu tamanho compacto, simplicidade e desempenho robusto.
Seu design de ponta também ganhou o prêmio German Red Dot Award e o prêmio China Design Silver Award. SIMSCAN executa
escaneamento 3D de alta qualidade, independentemente de quaisquer restrições do ambiente de trabalho. É ideal para escaneamento
3D de espaços estreitos e peças de grande porte. Os usuários podem capturar com precisão todos os detalhes dos objetos e construir
modelos 3D em um período muito curto de tempo com a ajuda deste instrumento de medição 3D de nível metrológico.
Experimente o desempenho do scanner a laser 3D portátil
Não importa se você está no laboratório, na loja ou em campo, você precisa contar com scanners 3D portáteis de nível metrológico que
realmente oferecem um grande impacto em termos de facilidade de uso, precisão, resolução, confiabilidade e rápida aquisição de dados.

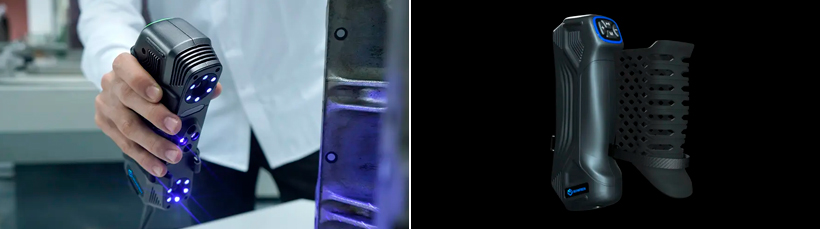

Controle com uma mão
O invólucro totalmente metálico do SIMSCAN fornece proteção sólida e garante durabilidade extraordinária. Pesando apenas 570 g e com
dimensões de 203 × 80 × 44 mm, o scanner 3D portátil SIMSCAN traz simplicidade incomparável para escanear qualquer coisa com uma mão.
Devido à sua estrutura oca, ele dissipa o calor de forma mais eficaz. O scanner a laser 3D é eficiente na execução de medições com baixo consumo
de energia. Graças à sua versatilidade, ele pode atender a uma ampla gama de necessidades de medições 3D.
Booster de medição em espaços estreitos
Comparado com seus concorrentes, o SIMSCAN tem uma distância de câmera muito menor de 130 mm, o que forma um ângulo de visão
mais íngreme para escanear espaços estreitos em 3D. Portanto, o SIMSCAN é mais capaz de capturar dados precisos e completos em áreas
de difícil acesso, como sulcos profundos, e garante que os usuários capturem dados de campo completo.
Detalhe, em todo lugar
Com suas câmeras HD integradas e três modos de escaneamento, ele realiza escaneamento de alta precisão com uma exatidão de até 0,020 mm.
Ele pode capturar com precisão os dados 3D de objetos com superfícies complexas ou em áreas confinadas.
Portabilidade notável
O SIMSCAN ostenta um tamanho compacto e excelente portabilidade. Não importa em espaços estreitos ou sob objetos enormes, o scanner 3D
portátil SIMSCAN pode conduzir medições 3D em qualquer lugar e a qualquer hora. Quando pareado com o link de comunicação sem fio AirGO Power ,
ele suporta digitalização 3D móvel e visualização de dados para experiências de medição verdadeiramente flexíveis, confiáveis e eficazes.
Com seus botões multifuncionais, os usuários podem alternar entre diferentes modos a qualquer momento. Sua operação com uma mão permite medição
flexível e seu design ergonômico o torna confortável de usar. Projetado com uma caixa antiderrapante e uma alça, é seguro para os usuários escanearem
em todas as direções livremente.
Experiência 3D suave
O SIMSCAN ostenta uma taxa de digitalização 3D notável de até 2,8 milhões de medições por segundo, possibilitada por seu algoritmo avançado.
Este design garante que os usuários desfrutem de um processo de digitalização 3D perfeito e eficiente.
Quando pareado com o sistema de medição 3D automatizado da Scantech , ele permite medições contínuas, libertando-se das restrições dos métodos
tradicionais. A medição automatizada de lotes altos supera a limitação dos métodos tradicionais e melhora significativamente a eficiência para todos os
estágios da fabricação.
Especificações técnicas
| Tipo | SIMSCAN 42 | SIMSCAN 30 | SIMSCAN 22 | |
| Modo de digitalização | Digitalização ultrarrápida | 17 lasers azuis cruzados | 11 lasers azuis cruzados | 7 lasers azuis cruzados |
| Varredura hiperfina | 7 linhas de laser paralelas azuis | |||
| Escaneamento de furos profundos | 1 linha laser azul extra | |||
| Precisão (1) | Até 0,020 mm (0,0008 pol.) | |||
| Taxa de digitalização de até | 2.800.000 medições/s | 2.020.000 medições/s | 1.250.000 medições/s | |
| Área de digitalização até | 700 mm × 600 mm (27,6 pol. × 23,6 pol.) | 650 mm × 550 mm (25,6 pol. × 21,7 pol.) | ||
| Classe de laser | CLASSE II (seguro para os olhos) |
|||
| Resolução até | 0,020 mm (0,0008 pol.) | |||
| Precisão de volume (2) | Padrão | 0,015 mm + 0,035 mm/m (0,0006 pol + 0,0004 pol/pé) | ||
| Emparelhado com MSCAN-L15 | 0,015 mm + 0,012 mm/m (0,0006 pol + 0,00014 pol/pé) | |||
| Distância de afastamento | 300 mm (11,8 pol.) | |||
| Profundidade de campo | 550 mm (21,7 pol.) | |||
| Formatos de saída | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk e etc. | |||
| Faixa de temperatura operacional | -10℃–40℃ (14℉-104℉) | |||
| Modo de interface | USB 3.0 | |||
| Dimensões | 203 mm × 80 mm × 44 mm (8,0 pol. × 3,1 pol. × 1,7 pol.) | |||
| Peso | 570 g (1,26 lb) | |||
| Patentes | CN204329903U, CN104501740B, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204902785U, CN106403845B, CN110030946B, CN212300269U, CN211904059U, CN211696268U, CN306053019S, CN212606697U, CN306321502S | |||
(1) Credenciada ISO 17025: Com base na norma VDI/VDE 2634 Parte 3 e na especificação JJF 1951, o desempenho do erro de sondagem (tamanho) (PS) é avaliado.
(2) Credenciada ISO 17025: Com base na norma VDI/VDE 2634 Parte 3 e na especificação JJF 1951, o desempenho do erro de espaçamento de esfera (DP) é avaliado.
