Sensor LiDAR NavVis VLX 3
O Sensor LiDAR NavVis VLX 3 é o sistema de mapeamento móvel vestível, líder do setor que fornece dados de captura de realidade abrangentes e altamente detalhados para que operadores realizem escaneamentos em locais complexos, tanto internos quanto externos.
Escaneie mais com o Sensor LiDAR NavVis VLX 3
Tudo em um, captura da realidade altamente detalhada
Realize capturas em 3D de forma mais abrangente com os dois sensores LiDAR de 32 camadas combinados com o inovador softwares SLAM que entrega nuvem de pontos com qualidade nunca antes vista em equipamentos de escaneamento móvel. As quatro câmeras posicionadas na parte superior do dispositivo capturam imagens nítidas de alta resolução em todas as direções – tudo isso sem que o operador apareça do campo de visão.
Resposta em tempo real
Monitore o progresso de seu escaneamento em tempo real através da tela touchscreen integrada para garantir a cobertura completa do local conforme se move.
Precisão com ergonomia
O pioneiro em dispositivos vestíveis que garantem ao operador realizar o escaneamento de forma confortável durante a caminhada. Seu design inovador, a frente do operador, permite realizar o escaneamento e acompanhar o progresso na tela integrada. O VLX-3 é equipado com:
- Almofadas de aderência
- Almofadas para os ombros
- Tela integrada
- Desenvolvido para ser usado a frente do operador
- Cinto estabilizador
Georreferenciado
O NavVis VLX 3 leva o escaneamento e o fluxo de trabalho de levantamento a outros patamares. É totalmente compatível com os equipamentos padrão de campo e pode capturar pontos de controle no local do levantamento que tenham sido levantados por Estação Total ou Receptores GNSS. Podem ser usados sistemas de coordenadas globais para o georreferenciamento e alinhamento das nuvens de pontos.

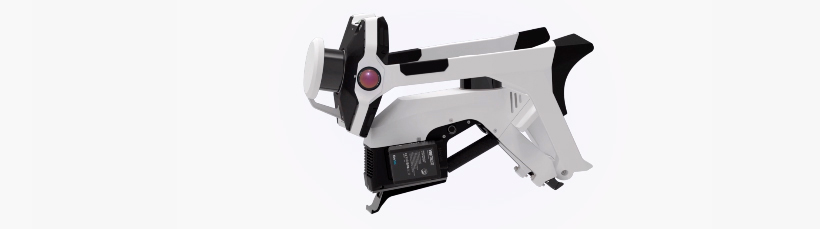

Design dobrável inovador
O exclusivo design articulado se dobra e pode ser armazenado em estojo ou mochila de proteção, de forma que um único operador possa transportar e operar facilmente.
Fácil de transportar
Com vários métodos de transporte, o VLX 3 pode movimentar-se por vários locais. O estojo rígido sobre rodas oferece proteção em viagens mais longas, enquanto a mochila compacta e resistente permite a movimentação de um local para outro com facilidade.
Cobertura completa
Com campo de visão completo, o NavVis VLX 3 oferece cobertura abrangente de ambientes internos e externos para escaneamento em grande escala.
Precisão excelente
Com precisão que excede os padrões do mercado, o NavVis VLX 3 possui tecnologia SLAM de precisão exclusiva.
Qualidade líder no setor
Preserva detalhes originais
A reconstrução da superfície da nuvem de pontos preserva os detalhes enquanto elimina ruídos para uso mais eficiente em desenhos 2D e modelagens 3D.
Textura altamente realista
Nuvem de pontos altamente detalhada que incluem cores e texturas reais.
Detecta e remove objetos dinâmicos
Objetos que se movem durante o escaneamento são automaticamente detectados e removidos da nuvem de pontos durante o pós processamento, resultando em menos trabalho manual.
SLAM robusto
Algoritmos robustos de SLAM podem capturar precisamente, por exemplo, todo o edifício incluindo fachada e arredores.
Alto detalhe no alcance
Os sensores LiDAR de última geração geram o dobro da quantidade de dados dentro do alcance, otimizando o nível de detalhe que pode ser extraído da nuvem de pontos, melhorando a exatidão e precisão da modelagem.
Redução de ruídos na nuvem de pontos
O NavVis VLX 3 gera detalhes e cortes mais nítidos da nuvem de pontos para modelagens mais precisas.
| Laser Scanner | |
| Número de lasers scanners | 2 x 32 camadas |
| Classe Laser | 1, seguro aos olhos pela IEC 60825-1:2007 & 2014 |
| Comprimento de onda | 903 mm |
| Alcance | Até 300 m |
| Pontos por segundo | 2 x 1.280.000 |
| Precisão | |
| Precisão da nuvem de pontos | 5 mm em teste dedicado em ambiente de 500 m2 (1) |
| Suporte a pontos de controle | No solo e na parede |
| Câmeras | |
| Número de câmeras | 4 |
| Resolução da Imagem | 4 x 20 Megapixel |
| Foco | Fixo |
| Lentes | Fisheye, 3,3 mm, abertura f/2,4 |
| Operação | |
| Bateria | 2 x 2 Li-ion 98 Wh V-Mount Micro, troca de baterias sem desligar o equipamento |
| Tempo de Operação | 1,5 horas (com conjunto de 2 baterias) |
| Memória | SSD Portátil com 1 TB |
| Sensores | WiFi, Bluetooth, IMU |
| Campo de Visão | 360° horizontal, 360° vertical |
| Tela | |
| Tipo | AMOLED capacitiva multitoque |
| Dimensões | 5,5” |
| Resolução | 1920 x 1080 |
| Ambiental | |
| Temperatura de Operação | 0°C a 35°C |
| Robustez | Interna e Externa |
| Classificação IP | IP42 |
| Saída | |
| Imagem | JPEG |
| Nuvem de Pontos | E57, LAS, PTS, XYZ, PLY |
| Físico | |
| Design | Vestível |
| Dimensões (AxLxC) | 111x33x57 cm na posição XL |
| Peso | 8,5 kg |
| Corpo | Alumínio revestido a pó anodizado, estrutura de carbono |
| Mala de Transporte | |
| Dimensões (AxLxC) | 43x54x82 cm |
| Peso (totalmente equipado) | 23,9 kg |
| Peso (sem baterias) | 21,7 Kg |
