TK4
Sistema de energia conectado
Visão geral do produto
Fonte de alimentação de alta tensão de 800 V para menor perda de linha
O sistema de alimentação por cabo TK4 utiliza uma fonte de alimentação de alta tensão de 800 V.
Com a mesma potência, a corrente de um sistema de 800 V é metade da de um sistema de 400 V, enquanto a geração de calor pelo cabo é reduzida a um quarto.

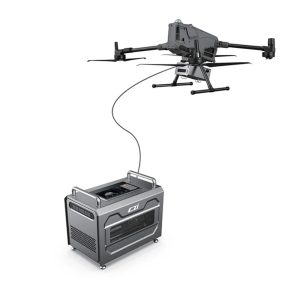

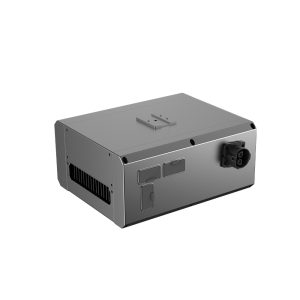

A unidade embarcada fornece uma saída estável de 50 V com potência nominal de 4 kW, oferecendo energia suficiente e confiável para o DJI M400 e seus acessórios.

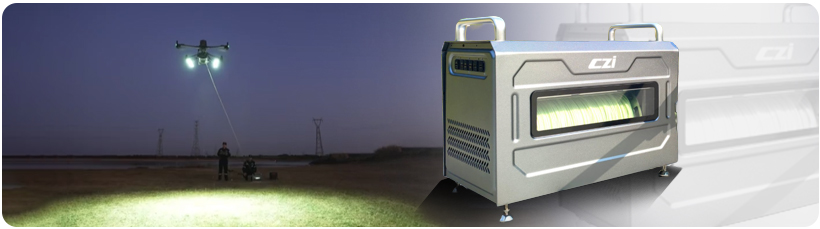

Cabo mais longo, maior altitude de voo

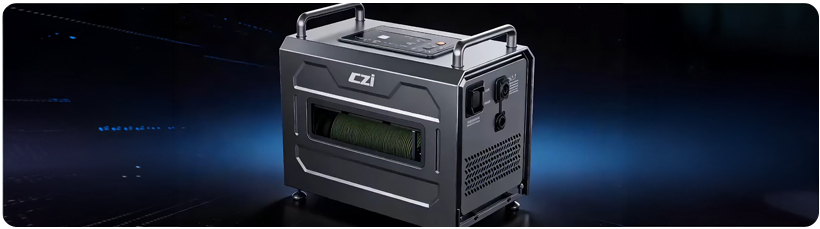

O sistema TK4 vem de série com um cabo de amarração de 110 m, com configurações opcionais até 200 m. Isso permite que o drone opere em altitudes maiores, tornando o monitoramento aéreo com cabo a 200 m mais eficiente e flexível.
Haste de aterramento incluída para eliminar a tensão induzida.
Ao operar próximo a linhas de transmissão de alta tensão, os sistemas conectados por cabos podem estar sujeitos a tensões induzidas que variam de dezenas a até centenas de volts, representando um risco de choque elétrico para os operadores.
O sistema TK4 é equipado com uma haste de aterramento. Ao inserir a haste no solo, a corrente induzida é descarregada com segurança na terra, reduzindo efetivamente o risco de choque elétrico.
O sistema utiliza uma interface de aterramento padrão, permitindo que os usuários selecionem uma haste de aterramento com o comprimento apropriado com base nas condições do local, garantindo um aterramento confiável em diferentes tipos de terreno.
Alta capacidade anti-interferência com transmissão de vídeo estável.
A estação terrestre e a unidade aérea comunicam-se por meio de comunicação via linha de energia (PLC), suportando largura de banda de 100 Mbps, o que atende aos requisitos para transmissão de vídeo 4K de alta taxa de quadros e alta taxa de bits.
A saída de vídeo pode ser enviada da estação terrestre para o centro de comando via HDMI e Ethernet. Com excelente resistência à interferência de radiofrequência, a transmissão permanece estável e confiável.

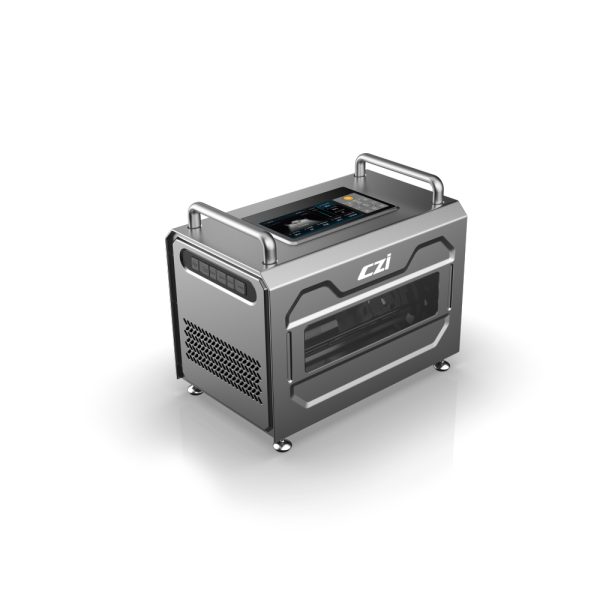

| Estação terrestre | |
| Dimensões | ≤ 415×345×254 mm (incluindo alça e base) |
| Peso | ≤ 13 kg (incluindo 110 m de cabo) |
| Tensão de entrada | 176-264 VCA (50/60 Hz) |
| Tensão de saída | 800 V |
| Potência de saída | 4,5 kW |
| Largura de banda de comunicação | 100 M |
| Porta de carregamento rápido tipo C | Potência máxima: 65 W, compatível com os protocolos PD3.0/QC. |
| Tamanho da tela | 5,5 polegadas |
| Resolução da tela | 1920×1080 |
