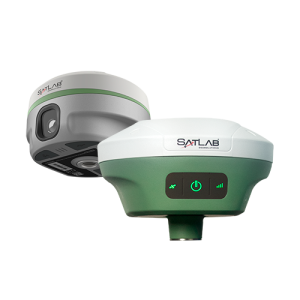

Kit Receptor GNSS RTK SatLab FR-20 + ER-30
Por: R$ 46.671,53
ou R$ 44.800,00 No Pix/Boleto
Equipado com duas câmeras, as características de medição por imagens e locação visual do Receptor GNSS Satlab ER-30, que não somente fornece uma ampla gama de soluções para medição sem contatos, como também realizar operações de locação de forma simples e intuitiva. O design do equipamento é, além de estético, muito prático, e seu corpo pequeno e leve também o torna portátil e versátil.
OFERECEMOS 12 MESES DE GARANTIA E TREINAMENTO OPERACIONAL INCLUSO NA MATRIZ-SP.
O que acompanha o Kit?
- 01 Receptor GNSS Satlab Freyja FR20 Base;
- 01 Receptor GNSS Satlab EVR ER30 Rover;
- 01 Coletor de Dados Satlab SHC55 P/ EVR – Sl7;
- 01 Bastão Para ER30 /SL7 Satlab;
- 01 Base Nivelante com Prumo Ótico AJ12-D;
- 01 Adaptador para Base Nivelante AL-2;
- 01 Tripe De Alumínio SJA10F Xpex;
- 01 Software Satsurv;
- 01 Software Satlab Geobiz Solution (Fr20).
Disponibilidade: 10 em estoque
Receptor GNSS Satlab ER-30
Rastreamento de Satélites Avançado e Maior Capacidade Anti-Interferência
O ER-30 é equipado com design único da Satlab e desenvolvimento de antena para maior estabilidade e eficiência na operação. Enquanto isso, a placa mãe de alto desempenho e baixo consumo de energia, que suporta até 1408 canais e plataforma avançada SoC, é também uma das características do ER-30.
A excelente configuração de hardware elimina surpreendentemente a interferência de sinais e obtém alta qualidade de observação de dados a partir das constelações de satélites são as vantagens do chip.
Rádio Interno Multi-Protocolo
O rádio interno multi-protocolos no ER-30 é capaz de transmitir e receber dados diferenciais, compatível com múltiplas marcas de rádios RTK. A excelente construção do rádio interno permite ao ER-30 obter alcance operacional de até 7 km em ambientes externos, em condições ideais de trabalho.

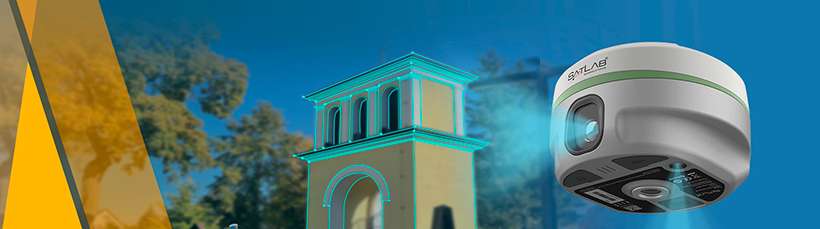

Câmera Dupla para Fácil Visualização do Levantamento e Locação Rápida
Baseado na alta performance na tecnologia de processamento de imagens no Android, a câmera de visão traseira é utilizada em conjunto com o controlador para obter coordenadas precisas de locais entre 2 e 15 metros de distância com precisões de 2 a 4 cm em tempo real. A câmera habilita a Realidade Aumentada para locações com precisão de 2 cm, economizando tempo e esforço durante a locação de pontos. O melhor uso do GNSS torna a operação eficaz e segura através do novo recurso de levantamento por imagem, permitindo medições sem contato direto com o local.
Suporte do Software
O Satlab Satsurv é a melhor companhia para o receptor GNSS ER-30. O software de campo é funciona e fácil de usar, além de promover a alta performance do ER-30.
O SGS é um programa versátil de pós-processamento dos dados GNSS, atendendo as necessidades do usuário com ampla gama de pós-processamento de dados.
Além disso, os dados de medição por imagens obtidos pelo ER-30 são compatíveis com os principais softwares de modelagem do mercado, como ContextCapture, DPSmart e Pix4D.
As caraterísticas de modelamento 3D tornam o ER-30 o parceiro perfeito para colaborações em operações com Drones.
Aplicações
- Mapeamento
- Levantamento de campo
- Aterro
- Hidrografia
- Agricultura
- Modelagem 3D
- Estação Base para Drones
Especificações
| GNSS | |
| Rastreio de Sinais1 | GPS (L1C/A, L1C, L2P(Y), L2C, L5) BDS (B1L, B2L, B3L, B1C, B2a, B2b*) GLONASS (L1, L2, L3) Galileo (E1, E5a, E5, AltBOC, E5b, E6*) SBAS (L1, L2, L5) QZS (L1, L2, L5, L68) IRNSS (L5) |
| Número de Canais | 1408 |
| PERFORMANCE DE POSICIONAMENTO2 | |
| Levantamento GNSS Estático de Alta Precisão | H:2.5mm + 0.1 ppm RMS / V:3.5mm + 0.4 ppm RMS |
| Estático e Estático Rápido | H:2.5mm + 0.5 ppm RMS / V:5mm + 0.5 ppm RMS |
| Cinemático Pós-Processado (PPK/ Stop & Go) |
H:8mm + 1 ppm RMS / V:15mm + 1 ppm RMS Tempo de inicialização: tipicamente 10 min para base e 5 min para rover Confiabilidade de inicialização: Tipicamente > 99.9% |
| Posicionamento GNSS Código Diferencial | H:±0.25 m + 1 ppm RMS V:±0.5 m + 1 ppm RMS SBAS: 0.5m (H)/ PPP: 20 cm (H), 10 cm (V) |
| Real Time Kinematic (RTK) | H:8mm + 1 ppm RMS / V:15mm + 1 ppm RMS Tempo de inicialização: tipicamente < 10 s Confiabilidade de inicialização: Tipicamente > 99.9% |
| Tempo para primeiro Fixo | Início Frio:<45 s Início Quente:<30 s Reaquisição de sinal:<2 s |
| Performance Levantamento Tilt3 | Incerteza de inclinação do bastão tipicamente menor que 8 mm + 0.7 mm / °tilt (precisão de 2.5 cm em inclinação de 60°) |
| Hi-Fix | H:RTK+10 mm/minuto RMS V:RTK+20mm/minuto RMS |
| COMUNICAÇÃO | |
| Comunicação | Bluetooth: 4.2 / 2.1+EDR, 2.4 GHz Wi-Fi: frequência 2.4 GHz, Suporta 802.11 b / g / n |
| Rádio Interno UHF | Frequência: 410-470 MHz | Canais: 116 Potência de Transmissão: 0.5 W/ 1W/ 2W ajustável Protocolos multi-comunicação suportados: HI-TARGET, TRIMTALK450S, TRIMMARKIII, TRANSEOT, SATEL, etc. |
| FÍSICO | |
| Bateria Interna4 | Bateria recarregável de Lítio interna 7.2 V / 6900 mAh. Rover Rover (Rede) para 12 horas. | Estático: acima de 15 horas |
| Alimentação externa | Consumo: 4.2W | Dimensões (LxA):130mmx79mm Carregamento: usando carregador padrão de smartphone ou carregador externo. (Suporta carregamento externo 5V 2.8A USB Tipo-C) Armazenamento de Dados: 8GB armazenamento interno. |
| Painel de Controle | |
| LEDs | Satélite, Sinal, Bateria | Botão físico: 1 |
| Câmera | |
| Pixel | 2MP & 5MP Suporta locação em tempo real, medições na imagem, distância de trabalho de 2 a 15 metros |
| Ambiental | |
| À prova d’água/poeira | IP68 |
| Choque e vibração | MIL-STD-810G
Desenvolvido para resistir a quedas de 2 metros em concreto |
| Umidade | 100% de condensação |
| Temperatura de Operação | -45°C ~ +75°C |
| Temperatura de Armazenamento | -55°C ~ +85°C |
| Precisão de Imagem | |
| Locação/Levantamento por Imagem | Tipicamente 2cm / 2cm~4cm |
| Interface I/O | |
| Interface USB Tipo C, Interface SMA, Slot para cartão SIM |
| Formato de Dados | |
| Taxa de saída | 1Hz~20Hz |
| Formato de dados Estáticos | GNS, RINEX |
| Modelo de Rede | VRS, FKP, MAC; suporta protocolo NTRIP |
| CMR & RTCM | RTCM 2.x, RTCM 3.x |
| Saídas e Navegação ASCII | NMEA-0183 |
Receptor RTK GNSS
1408 canais para rastreamento das constelações GPS, GLONASS, GALILEU, BEIDOU, QZSS, IRNSS e SBAS.
Características principais
- Placa RTK avançada
- Multi-Constelação
- Rádio integrado
- Web UI
- Sistema Tilt
- Módulo NFC
- Longa duração de bateria (> 24 horas)
- Compatibilidade com software de terceiros
Aplicações
- Monitoramento
- Levantamento fundiário
- Agricultura
- Mapeamento
- Aterro
- Sensor
- Topografia e As-built
- Hidrografia
- Estação Base UAV
Praticidade e conveniência
O design refinado torna-o robusto e compacto com apenas 669g. Com bateria de longa duração garante um tempo de operação superior a 24 horas.
A durabilidade e a portabilidade são otimizadas para topógrafos que os carregam no trabalho de campo.
Exatidão e precisão
Aperfeiçoamento da tecnologia RTK promete confiabilidade de posicionamento. A nova antena GNSS, obtém toda constelação e toda a tecnologia de rastreamento de sinais de satélite estabelecem a base sólida e a precisão do trabalho de campo.
Adaptabilidade e Estabilidade
Equipado com o mais recente algoritmo de compensação de inclinação e um sistema IMU (Unidade de Medição Inercial) de
9 eixos de alta performance integrada. A medição de pontos de difícil acesso é prática e precisa, com a ferramenta de inclinação
de alto desempenho. Resultados de qualidade são garantidos mesmo se você perder o sinal em circunstâncias extremas, com grande capacidade anti-interferência.
- Rádio UHF interno com potência de 2 Watts.
- Painel de Led com indicativo das principais funções do equipamento.
- Precisão pós-processada horizontal de 2.5mm + 0.1ppm / V 3.5mm + 0.4ppm RMS
- Precisão em modo RTK horizontal de 8mm + 1ppm / V 15mm + 1ppm RMS
- Tecnologia para coletar pontos com bastão inclinado com inclinação de até 60 graus
- Taxa de atualização de 1Hz a atualizável para 20 Hz.
- Temperatura de operação de – 45° à + 75° C.
- Resistente a quedas de até 2 metros de altura no bastão.
- Resistente a intempéries, grau de proteção IP68.
- Bateria recarregável com autonomia para até 24 horas.
- Peso incluindo bateria: ≤0,669 kg.
Acompanha o Equipamento: 01 Carregador de bateria, 01 Cabo USB e Estojo rígido para transporte.
| GNSS | |
| Rastreamento de sinal 1 |
GPS (L1C(A) / L1C / L2P(Y) / L2C / L5) BDS (B1l / B2I / B3I / B1C / B2a / B2b) GLONASS (L1 / L2 / L3*) GALILEO (E1 / E5A / E5B / E6) QZSS (L1 / L2 / L5 / L6*) IRNSS (L5) SBAS (L1 / L2 / L5) |
| N° de canais | 1408 |
| DESEMPENHO DE MEDIÇÃO | |
| Levantamento GNSS estático de alta precisão | H:2,5 mm + 0,1 ppm RMS / V:3,5 mm + 0,4 ppm RMS |
| Estático / Estático Rápido | H:2,5 mm + 0,5 ppm RMS / V:5 mm + 0,5 ppm RMS |
| Pós-processamento cinemático | H:8mm + 1 ppm RMS / V:15mm + 1 ppm RMS |
| (PPK / Stop and Go) | Tempo de inicialização: Geralmente 10 minutos p/ base e 5 minutos p/ rover Confiabilidade de inicialização: Geralmente >99,9% |
| Posicionamento GNSS Diferencial de Código | H:±0,25m+1ppmRMS / V:±0,5m+1ppmRMS SBAS:0,5m(H), 0,85m(V) |
| Cinemático em Tempo Real (RTK) | H:8 mm+1ppm RMS / V:15 mm+1 ppm RMS Tempo de inicialização: Geralmente <10 s Confiabilidade de inicialização: Geralmente > 99,9% |
| Tempo da primeira solução fixa | Partida a frio:< 45 s Partida a quente:< 30 s Reaquisição de sinal:< 2 s |
| Performance medição inclinada | Incerteza horizontal adicional no bastão inclinado geralmente inferior a 8 mm +0,7 mm/° |
| COMUNICAÇÃO | |
| Comunicação | Bluetooth: Bluetooth 5.2, 2,4 GHz Wi-Fi: frequência 2,4 GHz, suporta 802.11a / b / g / n |
| Rádio UHF interno | Frequência: 450-470 MHz Canal: 116 (16 escalável) Potência de transmissão: 0,5 W / 1 W / 2 W ajustável Suporta protocolos multi comunicação: HI-target, TRIMTALK450S, TRIMMARK III, TRANSEOT, SATEL-3AS, etc. |
| FÍSICO | |
| Bateria interna² | RTK Rover (UHF/Celular): até 24 horas* |
| Fonte externa | Carregamento: usando carregadores de smartphone padrão ou Power Banks. Peso:≤0,669 kg (inclui bateria) Dimensões (L×A):132mm×67mm Armazenamento de dados: interno de 8 GB ROM |
| PAINEL DE CONTROLE | |
| Lâmpada LED | Satélite, Sinal, Potência |
| Botão físico | 1 |
| AMBIENTAL | |
| Água / À prova de poeira | IP68 |
| Choque e vibração | Projetado para resistir a uma queda natural de 2m em concreto |
| Umidade | 100%, condensação |
| Temperatura de operação | -45℃~+75℃ |
| Temperatura de armazenamento | -55℃~+85℃ |
| INTERFACE DE E/S |
| 1 × porta USB, Tipo C |
| 1 × conector de antena SMA |
| FORMATOS DE DADOS | |
| Taxa de saída | 1Hz-20Hz. |
| Formato de dados estáticos | GNS, Rinex |
| Modelo de rede | VRS, FKP, MAC; suporta protocolo |
| RMC e RTCM | NTRIP CMR, RTCM 2.x, RTCM 3.x |
| Saídas de navegação ASCII | NMEA-0183 |
*A descrição e as especificações estão sujeitas a alterações sem aviso prévio.
1 Em conformidade, mas sujeito à disponibilidade da definição de serviço comercial IRNSS e Galileo. QZSS L6 e GLONASS L3 serão fornecidos através de futuras
atualizações de produto.
2 O tempo de operação da bateria está relacionado ao ambiente operacional, temperatura operacional e vida útil da bateria
